ТГУ-НОРД-С
Котел наружного размещения

Назначение ТГУ-НОРД С

Теплогенераторы газовые уличные ТГУ-НОРД С, номинальной мощностью от 15 до 35 кВт, служат для обеспечения отоплением и горячим водоснабжением жилых и общественных зданий, а также производственных помещений площадью до 350 кв. метров.

ТГУ-НОРД С предназначены для эксплуатации в макроклиматических районах с умеренным климатом при температуре окружающего воздуха от -45 до +40ºС. Категория размещения – 1 (на открытом воздухе) по ГОСТ 15150.

ТГУ-НОРД С представляет собой единый модуль, размещенный в теплоизолированном влагозащищенном блоке-корпусе, устанавливается на наружной стене здания.

Разработан отечественными специалистами специально для применения на обширной территории Российской Федерации.

Преимущества

Почему стоит выбрать оборудование ТГУ-НОРД-С


Теперь для отопления ваших помещений и обеспечения горячим водоснабжением не нужна котельная, оборудование размещается на наружной стене зданий

Корпус ТГУ-НОРД-С выполнен в виде специальных теплоизоляционных кассет, сендвич-панелей из нержавеющей стали и утеплителя между ними, толщиной 80 мм

В корпусе ТГУ-НОРД-С постоянно поддерживается положительная температура, за счет теплового излучения котла

ТГУ-НОРД-С оснащен дополнительным обогревательным элементом, который обеспечивает дополнительный прогрев внутренней полости оборудования

ТГУ-НОРД-С оснащен средствами диспетчеризации, которые вас оповестят о нештатной ситуации

Термоблоки ТГУ-НОРД производятся с 2013 года и зарекомендовали себя исключительно надежно в разнообразных климатических зонах. Оборудование используется для теплоснабжения детских садов, мед. учреждений, школ, бизнес-центров, храмов, административных и производственных объектов во многих регионах России.

Комплектация ТГУ-НОРД-С

ТГУ-НОРД-С поставляется в разобранном виде. Каждый элемент корпуса упакован в индивидуальную картонную коробку (Всего 9 коробок, из которых самая тяжелая - котел газовый). Весь комплект поставки упакован в короб из сотового картона, который обеспечивает надежную защиту содержимого от повреждений в процессе транспортировки. Короб установлен на паллету.

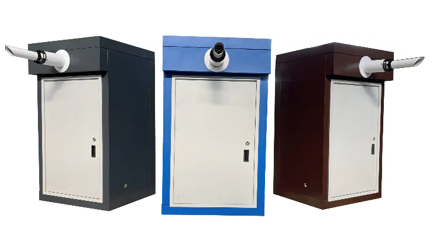

Утепленный корпус с дверью и замком

Цвет корпуса:
RAL 5005, синий
RAL 8017, коричневый
RAL 7016, темно-серый

Бытовой газовый котел

Двухконтурный или одноконтурный

Дымоход

Коаксиальный дымоход с системой антиобледенения

Монтажный комплект

Все необходимое для сборки ТГУ в комплекте поставки

Электрический обогреватель

Электрический обогреватель со встроенным термостатом

Светильник светодиодный автономный

Для освещения внутреннего пространства

Гибкая подводка длиной 1 метр


Технический паспорт


Средства диспетчеризации на базе оборудования ZONT

Дополнительная комплектация

Умный счетчик газа СМТ-Смарт G4

Дополнительная комплектация

Оборудование

Оборудование поставляется комплексно. Корпус единый для всех видов котлов. Газовый котел может быть представлен различными производителями: WARM, Mizudo, Arderia

Ниже представлены цены на комплекты с газовым котлом WARM. С информацией по данному оборудованию вы можете ознакомиться по ссылке или обратиться к специалистам нашей компании по телефону  +7-923-1427975

Цены на комплекты с другими газовыми котлами уточняйте по телефону  +7-923-1427975

Состав комплектаЦена
ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 1-контурный 26 кВт
Дымоход для конденсационного котла

250 000
ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 2-контурный 26 кВт
Дымоход для конденсационного котла

253 000
ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 1-контурный 35 кВт
Дымоход для конденсационного котла

256 900
ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 2-контурный 35 кВт
Дымоход для конденсационного котла

260 100
ТГУ-НОРД-С
WARM AUROS газовый настенный котел 1-контурный 12 кВт
Дымоход для котла
Автоматика		198 800
ТГУ-НОРД-С
WARM AUROS газовый настенный котел 2-контурный 12 кВт
Дымоход для котла
Автоматика		201 100
ТГУ-НОРД-С
WARM AUROS газовый настенный котел 1-контурный 24 кВт
Дымоход для котла

198 800
ТГУ-НОРД-С
WARM AUROS газовый настенный котел 2-контурный 24 кВт
Дымоход для котла

201 100
ТГУ-НОРД-С
WARM AUROS газовый настенный котел 1-контурный 35 кВт
Дымоход для котла

200 700
ТГУ-НОРД-С
WARM AUROS газовый настенный котел 2-контурный 35 кВт
Дымоход для котла

203 300
НаименованиеСостав комплектаЦена, руб
ТГУ.1К.26ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 1-контурный 26 кВт
Дымоход для конденсационного котла
Автоматика
250 000
ТГУ.2К.26ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 2-контурный 26 кВт
Дымоход для конденсационного котла
Автоматика		253 000
ТГУ.1К.35ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 1-контурный 35 кВт
Дымоход для конденсационного котла
Автоматика		256 900
ТГУ.2К.35ТГУ-НОРД-С
WARM PREMIX газовый конденсационный настенный котел 2-контурный 35 кВт
Дымоход для конденсационного котла
Автоматика		260 100
ТГУ.1Т.12ТГУ-НОРД-С
WARM AUROS газовый настенный котел 1-контурный 12 кВт
Дымоход для котла
Автоматика		198 800
ТГУ.2Т.12ТГУ-НОРД-С
WARM AUROS газовый настенный котел 2-контурный 12 кВт
Дымоход для котла
Автоматика		201 100
ТГУ.1Т.24ТГУ-НОРД-С
WARM AUROS газовый настенный котел 1-контурный 24 кВт
Дымоход для котла
Автоматика		198 800
ТГУ.2Т.24ТГУ-НОРД-С
WARM AUROS газовый настенный котел 2-контурный 24 кВт
Дымоход для котла
Автоматика		201 100
ТГУ.1Т.35ТГУ-НОРД-С
WARM AUROS газовый настенный котел 1-контурный 35 кВт
Дымоход для котла
Автоматика		200 700
ТГУ.2Т.24ТГУ-НОРД-С
WARM AUROS газовый настенный котел 2-контурный 35 кВт
Дымоход для котла
Автоматика		203 000

Проектирование.

Нормы.

Требования (9 этапов газификации)

В большинстве случаев установка котла требуется как следствие газификации – строительства газопровода по участку от уличной ветки к дому. При этом для газификации необходимо выполнение проектных работ. Для того чтобы правильно оформить газопровод на участке и конечную его точку – источник теплоснабжения, необходимы следующие этапы:

Заявка и получение ТУ (Технических условий) на подключение к газопроводу.

Выдаёт ТУ местная ГРО (Газораспределительная организация) или АО “Газпром Газораспределение”

Выбор проектной и строительной компании для соответствующих работ.

Обычно это АО “Газпром Газораспределение”, но и частные компании также могут выполнять эти работы, например ГРО где получали ТУ

Сбор данных для выполнения проекта.

Ситуационный план. Топографическая съемка. Документы о собственности. Разрешения от всех собственников. Параметры помещения. Первичный подбор оборудования

Оценка помещения на предмет соответствия требованиям для установки газового оборудования

Часто бывает, что нет подходящего помещения или они не соответствуют требованиям. Именно в таких случаях возможная альтернатива – ТГУ-НОРД С

Выполнение проекта. Включение в проект необходимого оборудования

Проектировщик добавляет к проекту паспорта и сертификаты на используемое оборудование: счетчик, ТГУ-НОРД С, краны, трубы, переходы, регулятор и пр.

Согласование проекта

В местном филиале АО “Газпром Газораспределение” проект проверяется и согласовывается на соответствие требованиям и нормативам действующего законодательства РФ, правилам безопасности сетей газораспределения и газопотребления

Строительство газопровода. Установка и подключение оборудования

Прокладывается воздушный или подземный газопровод, монтируется котел, плита и прочее оборудование. Производится опрессовка газопровода

Сдача газопровода

Инспектор проверяет построенный газопровод на предмет соответствия проекту

Врезка в поселковый газопровод. Пуск газа. ПНР

Финальный этап – построенный газопровод соединяется с магистральным, запускается газ, запускается оборудование

Монтаж

ТГУ-НОРД C следует располагать на несущих стенах зданий с учетом следующих требований:

Расстояние по горизонтали в свету от блок-корпуса ТГУ-НОРД-C до входных дверей, вентиляционных решеток, открывающихся окон должно быть не менее 0,5 м


Расстояние от блок-корпуса ТГУ-НОРД-С до не открывающихся окон не нормируется


Расстояние по вертикали в свету от блок-корпуса ТГУ-НОРД-C до уровня земли должно быть не менее 0,8 м

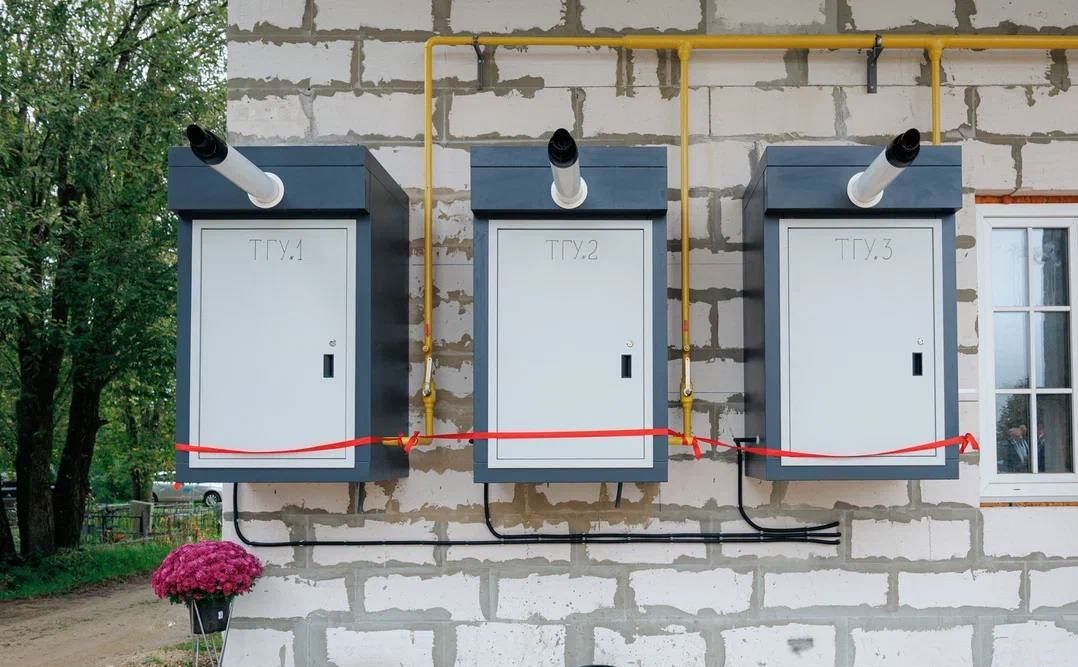

Реализованные проекты с ТГУ-НОРД-С
